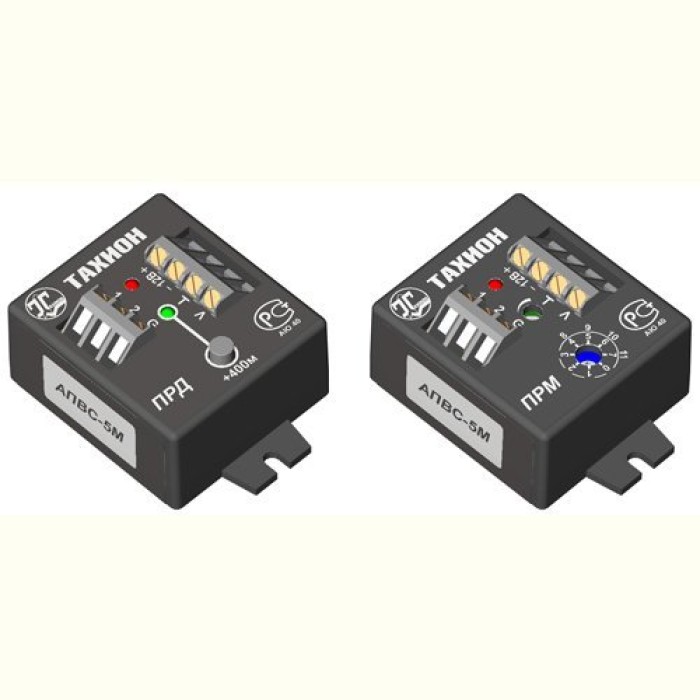

АПВС-5М. Комплект устройств для передачи видеосигнала по витой паре. Тахион в Твери

Описание АПВС-5М. Комплект устройств для передачи видеосигнала по витой паре. Тахион

Комплект устройств для передачи видеосигнала по витой паре. Передатчик, приемник - питание 10-16 В. Дальность передачи 0 - 1,1 км (для кабеля ТППэп). Дискретная установка дальности с шагом 100 м. Встроенная система защиты от опасных наведенных напряжений (для передатчика – по входу и выходу; для приемника – по входу). I-потр.: передатчик < 45 мА; приемник < 35 мА, 64х42,5х25 мм (каждый блок)

Назначение изделия

Аппаратура АПВС-5М предназначена для передачи полного черно-белого и цветного видеосигнала по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояние до 1100 м.

Особенности

дальность линии передачи устанавливается пользователем самостоятельно во всем диапазоне 0…1100 метров (шаг переключений 100 метров); модель АПВС-5 изготавливалась под заданную длину линии;
сама дальность передачи для кабеля ТППэп увеличена до 1100 метров при сохранении тех же качественных характеристик (в диапазоне рабочих частот 50 Гц-6 МГц максимальная неравномерность амплитудно-частотной характеристики не превышает 1 дБ);
наличие встроенной системы защиты от опасных наведенных напряжений (/"грозозащита/"), при этом передатчик имеет защиту и по входу, и по выходу; приемник - по входу.

Тип видеосигнала: CVBS	Диапазон рабочих частот, МГц: 0-60
Входное сопротивление передатчика, Ом: 75	Напряжение питания, В: 9…15
Выходное сопротивление приемника, Ом: 75	Ток потребления, мА: 40
Номинальный уровень входного и выходного видеосигнала, В: 1	Грозозащита: Да
Дальность передачи видеосигнала, м: ТПП-1100 ; UTP-900	Диапазон рабочих температур, °С: -40…+50
Диапазон регулировки уровня выходного видеосигнала, дБ: 3	Габаритные размеры. мм: 47х42.5х25
