IC-RS232/Dry Contacts. Плата расширения интерфейсов. Штиль в Твери

Описание IC-RS232/Dry Contacts. Плата расширения интерфейсов. Штиль

Плата расширения для локального мониторинга, управления и настройки оборудования «Штиль»: инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА; однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА. Интерфейсы: DB-9 интерфейса RS-232; "сухие контакты": 1 - АВАРИЯ; 2 - работа ИБП/стабилизатора в режиме байпас; 3 - работа ИБП от АКБ (не используется для стабилизаторов); 4 - общий; U-коммут. ≤26 В, I-коммут. ≤20 мА, габ.размеры 40х68х65 мм

Назначение изделия

Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 0,25-10 кВА.

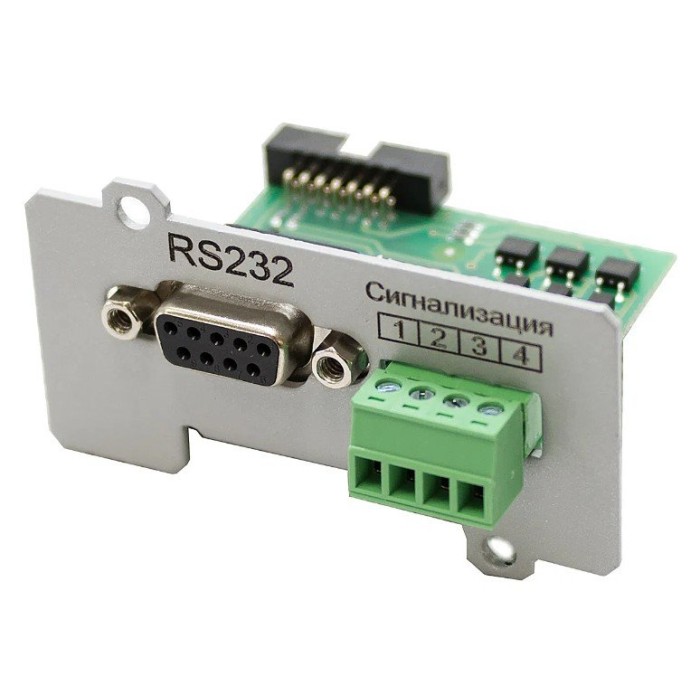

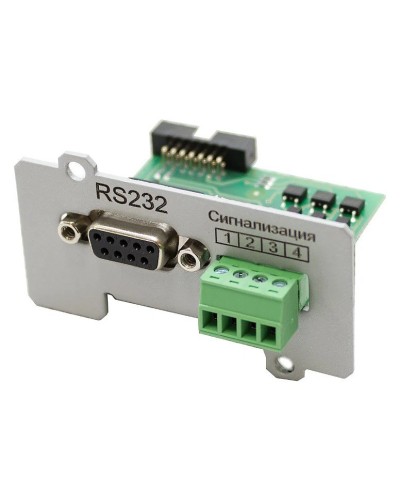

На фронтальной панели платы расширения расположены разъемы:
- DB-9 интерфейса RS-232;
- сигнализация – «сухие» нормально замкнутые выходные контакты:
*1 – сигнал общей аварии;
*2 – работа ИБП/стабилизатора в режиме байпас;
*3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
*4 – общий.

Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
- Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
- проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».

Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
